Şişelenmiş su ve endüstriyel sıvı paketleme sektöründe, 5 galonluk (yaklaşık 18,9 L) PC veya PET su şişeleri, lojistiğin gerçek gücüdür. Görünüşte basit bir şişenin, yüksek hızlı dolum hatlarına, zorlu kullanıma ve tekrarlanan yıkama ve geri dönüşüme dayanması gerekir. Hammadde fiyatlarındaki değişkenlik ve sıkılaşan çevre düzenlemeleri nedeniyle, "güçten ödün vermeden hafifleme" şişe üreticileri için evrensel hedef haline geldi. Peki, üstün bir 5 galonluk su şişesi enjeksiyon kalıbı, yüksek şeffaflık, sıfır stresli çatlama ve 5.000'den fazla düşme testi döngüsünden geçmeyi sağlarken, şişe ağırlığını 720 g'dan 650 g veya daha altına nasıl azaltabilir? Kökleri Çin'in Kalıp Başkenti Taizhou'da bulunan ve 15 yıldan fazla hassas kalıp yapımı deneyimine sahip olan KSHOW, bu makaledeki temel teknik unsurları ayrıntılarıyla anlatıyor.
5 galonluk bir şişe tipik olarak 400 mm'nin üzerinde bir yüksekliğe ve yalnızca 1,2-1,6 mm'lik bir duvar kalınlığına sahiptir; bu da onu klasik, büyük, derin boşluklu, ince duvarlı bir parça haline getirir. Erimenin kapıdan şişe tabanına kadar son derece uzun bir akış yolu kat etmesi gerekir. Kötü kalıp tasarımı, soğutulmuş akış cephelerinden, zayıf kaynak çizgilerinden veya puslu tabanlardan kısa çekimlere neden olur. KSHOW'un çözümü, Moldflow odaklı çok aşamalı enjeksiyon profili oluşturmaya dayanır; enjeksiyon hızlarını hassas bir şekilde bölümlere ayırarak, eriyik ön kısmı sabit bir hızda ilerlemeye devam ederek tereddüt veya püskürtmeyi önler. Eş zamanlı olarak, paketleme basıncının tabana etkili bir şekilde iletilmesini sağlamak için geniş çaplı bir sıcak yolluk valf-geçit sistemi kullanıyoruz, büzülmeyi %0,3 dahilinde ve taban duvar kalınlığı tekdüzeliğini ±0,05 mm'de tutuyoruz.
Şişe sapı ayrı bir düzenek değil, gövdeyle bütünleşik olarak kalıplanmış yük taşıyan bir yapıdır. Sap bölgesinde ani duvar kalınlığı değişiklikleri bulunur ve bu da bölgeyi batma izlerine ve gerilim yoğunlaşmasına yatkın hale getirir. KSHOW, geçiş bölgesinde aşamalı duvar kalınlığı optimizasyonu uygular ve yoğunlaştırılmış ısı tahliyesi için bağımsız soğutma devrelerini devreye alır. Kalıptan çıkarma için, hidrolik silindirle tahrik edilen yandan kayar göbek çekme mekanizması, şişenin beyazlama veya deformasyon olmadan sorunsuz bir şekilde serbest bırakılmasını sağlamak için nitrojen destekli çıkarma ile çalışır. KSHOW, PET şişe uygulamaları için dayanıklılığı ve düşme performansını daha da artıran enjeksiyon-gerdirme-üfleme entegre kalıp çözümleri de sunuyor.
2025'in ikinci yarısında, ondan fazla dolum hattı işleten bir Güney Amerika şişelenmiş su şirketi ("Müşteri L"), kendi kendine şişe üretme projesi başlattı. Sorun klasikti: Satın alınan şişeler partiler arasında büyük duvar kalınlığı farklılıklarına maruz kalıyordu, bu da dolgu maddesinde sık sık sıkışmalara ve %3,2'lik nakliye kırılma oranına neden oluyordu. Talep üzerine KSHOW, 680 gramlık şişe ağırlığını ve 48 saniyelik döngü süresini hedefleyen, tek kalıplı, iki boşluklu, 5 galonluk bir PC su şişesi enjeksiyon kalıbı tasarladı. Kaviteler için ASSAB S136 ESR ayna kalitesinde çelik, kenetleme doğruluğunu sağlamak için konik kilitler ve hassas kılavuz bileşenleri kullandık. İlk denemede ±2g ağırlık toleransı ve %99,6'lık düşme testi geçme oranı elde edildi. Sözleşme aşamasından kalıp sevkiyatına kadar tüm proje sadece 42 gün sürdü. Müşteri L, o zamandan bu yana kırılma oranını %0,5'in altına düşürerek satın alma maliyetlerinden yıllık 350.000 ABD dolarının üzerinde tasarruf sağladı.
Birçok alıcı yalnızca kalıp fiyatına odaklanıyor ve uzun vadeli sahip olma maliyetini derinden etkileyen üç ayrıntıyı gözden kaçırıyor:
1. Soğutma Kanalı Korozyon Önleyici İşlem. Su şişesi kalıpları, uzun vadede büyük miktarda soğutma suyunu sirküle eder. Korozyon önleyici işlem yapılmazsa pas, soğutma verimliliğini bir yıl içinde %20'den fazla azaltır. KSHOW, tüm soğutma kanallarına paslanmaz çelik ekler veya akımsız nikel kaplama uygulayarak on yıl boyunca soğutma performansında sıfır bozulma sağlar.
2. Yedekli Havalandırma Sistemi Tasarımı. Büyük şişe kalıplama muazzam gaz hacimleri üretir. Gaz tuzaklarını ve yanık izlerini tamamen ortadan kaldırmak için, vakum destekli havalandırmayla desteklenen, ayırma hattında ve göbek uçlarında çok kademeli havalandırma olukları işliyoruz.
3. Standartlaştırılmış ve Hızlı Değiştirilen Aşınma Parçaları. Valf pimleri, contaları ve diğer aşınma parçaları uluslararası standart spesifikasyonları kullanır ve müşterilerin OEM parçalarını beklemeden yedek parçaları yerel olarak temin etmelerine olanak tanır.
Küresel Teslimat ve Yerel Destek

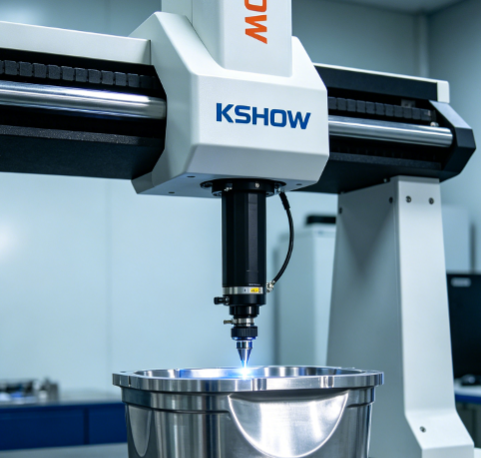

KSHOW'un Taizhou Huangyan tesisi 1.600 tonluk bir sıkıştırma presine, çok sayıda büyük portal CNC makinesine ve Zeiss CONTURA CMM'lere ev sahipliği yapıyor. Maksimum kalıp işleme boyutları 2.500 mm × 2.000 mm'ye ulaşır ve tek kalıp ağırlığı kapasitesi 20 tonun üzerindedir. Yakın zamanda servis mühendislerimiz, Orta Asyalı bir müşterinin su şişesi kalıbının, kasanın açılmasından nitelikli ürüne yalnızca 6 saat içinde geçerek, video rehberliğinde uzaktan devreye alınmasını tamamladı.
5 galonluk su şişesi kalıbı teknik teklifiniz ve teklifiniz için KSHOW ile iletişime geçin:
Web sitesi: www.taizhoumold.com
Ürün sayfası: https://www.taizhoumold.com/products.html
E-posta: sale@kshowmould.com
Tel / WhatsApp / WeChat: +86-18957424655
Facebook: https://www.facebook.com/share/1CWhNc1SjG/?mibextid=wwXIfr
KSHOW Teknoloji Kanalına abone olun veya "2026 KSHOW Büyük Kova Kalıp Teknolojisi Örnek Olay İncelemesi Beyaz Kitabını" (PC/PET malzemeleri için düşme testi verileri ve karşılaştırmalı hafif performans sonuçları dahil) indirmek için www.taizhoumold.com resmi web sitesini ziyaret edin. Alternatif olarak, +86-18957424655 numaralı telefondan WhatsApp/WeChat aracılığıyla KSHOW kalıp mühendisleriyle iletişime geçerek ağırlık azaltma potansiyelinin ürün gereksinimlerinize göre doğrudan değerlendirilebileceği kovalı kalıp çözümleri üzerine ücretsiz bir çevrimiçi atölye çalışması planlayabilirsiniz.
KSHOWTaizhou'nun önde gelen hassas kalıp uzmanı olan , düşmeye karşı dayanıklı her varil ile ürün kalitenizi ve marka itibarınızı korur.
